Liebe Freundinnen und Freunde der seitlichen Arabeske,


G. Thunberg hat letzthin einen Kreuzstich getwittert,

------------------------------------------------------------------------
Greta Thunberg (@GretaThunberg) Tweeted:
https://t.co/2h9WzM82z5
https://twitter.com/GretaThunberg/status/1416801148145651715?s=20
------------------------------------------------------------------------

(QR_G_Thunberg.jpg) - was sagt der QR Code?

Clear[qr2]
qr2 = ImageTake[
  ImageTransformation[
   ImageTransformation[
     LocalAdaptiveBinarize[
     ImageResize[ImageTake[qrFull, {680, 1450}, {1230, 1930}],
      Scaled[1.2]], 20, {0.45, 0.1, 0.02}],
    RotationTransform[3. Degree]
    ],
   ShearingTransform[1.6 Degree, {1, 0}, {0, 1}]
   ],
  {128, 823}, {68, 763}
  ]

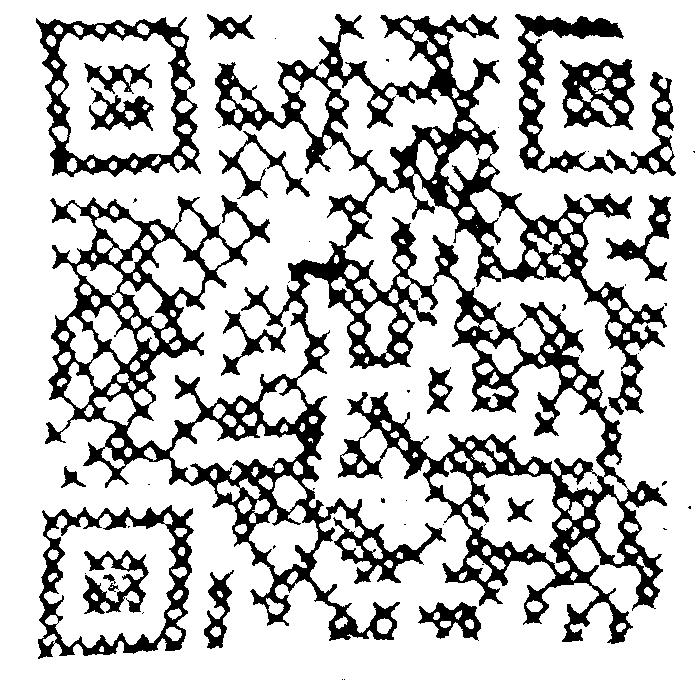

ergibt einen mühsam achsparallelen Ausschnitt (Bild
QR_G_Thunberg_2.jpg). Weil sie einen Finger drauf hat, gibt es eh'
Korrekturen, also zunächst hier kein weiterer Aufwand - der kommt dann
noch.  Das digitalisiert 🤪man etwas

Clear[qrMatrix]
qrMatrix = ArrayReshape[If[# > 1, 1, 0] & /@
Flatten[ImageForestingComponents[qr2]],
   ImageDimensions[qr2]];

zu

Clear[qrm2]
qrm2 = subArray[qrMatrix[[1 ;; 31*22, 1 ;; 31*22]], 22, 22];

(Die Marke linkts oben erscheint bei 106. Die Marke rechts unten
erscheint bei 136), was einen unbrauchbaren QR Code

MatrixPlot[
 Map[If[# < 136, 0, 1] &,
   Map[Count[#, 1, Infinity] &, qrm2, {2}], {2}][[2 ;; 30, 3 ;; 31]],
 ColorFunction -> "Monochrome", Frame -> False]

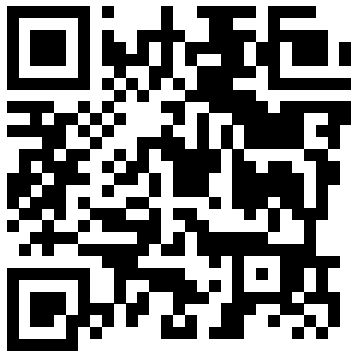

darstellt (QR_Thunberg_Raw.png).

Die folgenden händischen Korrekturen ergeben sich aus der Sichtkontrolle

With[{barr = 136},
 q = Map[If[# < barr, 0, 1] &,
    Map[Count[#, 1, Infinity] &, qrm2, {2}], {2}][[2 ;; 30, 3 ;; 31]];
 q[[1, 10]] = 1;
 q[[1, 14]] = 0;
 q[[1, 15]] = 1;
 q[[1, 16]] = 0;
 (* left upper marker *)
 q[[1, 25 ;; 29]] = 1;
 q[[2 ;; 3, 29]] = 1;
 q[[3, 24]] = 0;
 q[[4 ;; 5, 22]] = 0;
 q[[6, 29]] = 1;
 (* left side left upper marker *)
 q[[3, 18]] = 0;
 q[[3, 20]] = 0;
 q[[5, 19]] = 0;
 q[[6, 17]] = 0;
 q[[7, 18]] = 0;
 q[[7, 21]] = 1;
 (* l.h.s, below the marker *)
 q[[12, 2]] = 1;
 (* r.h.s. below the marker *)
 q[[9 ;; 10, 28]] = 0;
 q[[9, 21]] = 0;
 q[[9, 24]] = 0;(* -- *)
 q[[10 ;; 11, 22]] = 0;
 q[[12, 28]] = 0;
 q[[12, 29]] = 1;
 q[[14 ;; 15, 29]] = 1;
 (* the lower middle *)
 q[[14 ;; 15, 16]] = 0;
 q[[15, 23]] = 0;
 q[[16, 21]] = 0;
 (* shift the right lower subarray *)
 q1 = q[[16 ;; 29, 17 ;; 28]];
 q[[16 ;; 29, 18 ;; 29]] = q1;
 q[[16, 18]] = 0;
 q[[16, 26]] = 0;
 q[[17, 23]] = 0;
 q[[19, 18]] = 0;
 q[[18, 19]] = 1;
 q[[18, 21]] = 1;
 (* left lower marker *)
 q[[27, 5]] = 1;
 q[[27 ;; 28, 6]] = 0;
 q[[28 ;; 29, 7]] = 1;
 q[[26, 8]] = 0;
 q[[28, 8]] = 0;
 q[[28 ;; 29, 9]] = 1;
 (* correct the rest *)
 q[[20, 12]] = 0;
 q[[20, 19]] = 0;
 q[[20, 23]] = 0;
 q[[21 ;; 22, 13]] = 1;
 q[[21, 14]] = 0;
 q[[21, 16]] = 1;
 q[[21, 17]] = 0;
 q[[25, 10]] = 0;
 q2 = q[[27 ;; 28, 14 ;; 16]];
 q[[27, 14 ;; 16]] = 0;
 q[[28 ;; 29, 15 ;; 17]] = q2;
 q[[24, 13]] = 0;
 q[[25, 12]] = 0;
 q[[26, 11]] = 0;
 q[[25, 11]] = 1;
 q[[25, 13]] = 1;
 q[[27 ;; 28, 12]] = 1;
 q[[26, 13]] = 1;
 q[[28, 14]] = 0;
 q[[27, 14]] = 1;
 q[[26, 15]] = 0;
 q[[26, 16 ;; 17]] = 1;
 q[[23, 20]] = 1;
 q[[27, 20]] = 0;
 q[[27, 21]] = 0;
 q[[27, 22]] = 1;
 q[[28, 24]] = 1;
 q[[29, 20 ;; 21]] = 1;
 q[[29, 26]] = 1;
 q[[29, 28]] = 1;
 (* q becomes the final qrm3; ca. 70 Korrekturschritte -> sehr
schlechte Automatisierung: viel mehr, als der Finger verdeckt. *)

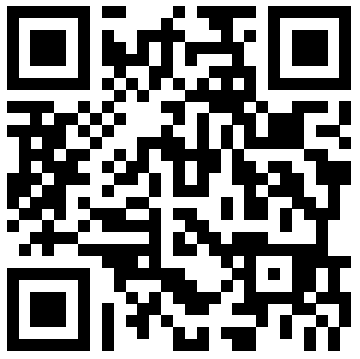

 MatrixPlot[q, ColorFunction -> "Monochrome", Frame -> False]
 ]

exportiert und importiert

Export[FileNameJoin[{NotebookDirectory[], "test",
"QR_G_Thunberg_3.png"}], %, "PNG"]

Clear[qr3]
qr3 = Import[FileNameJoin[{NotebookDirectory[], "test",
"QR_G_Thunberg_3.png"}], "PNG"]

gelingt die Entschlüsselung:

In[19]:= BarcodeRecognize[qr3]
Out[19]= "https://www.youtube.com/watch?v=dQw4w9WgXcQ";


Bingo  (spoiler alert: es ist ein Musikvideo) & Grüsse

Udo.


P.S. 1: Ein bessere Automatisierung sollte sich ergeben, wenn das im
Bild verformte quadratischer Kreuzstichgitter samt Bild auf ein
quadratisches Gitter abgebildet wird, eine Rotation und eine Scherung
beseitigen die Deformationen zu wenig.


P.S. 2: die Hilfsfunktion

Clear[subArray]
(* subdivide the array a into subarrays of r0 rows and c0 columns *)
subArray[a_, r0_Integer?Positive, c0_Integer?Positive] :=
 Block[{r1, c1},
   {r1, c1} = Take[Dimensions[a], 2]/{r0, c0};
   If[! VectorQ[{r1, c1}, IntegerQ],
    Print["{", r0, ",", c0,
     "} does not devide the first two dimensions. Bye."];
    Return[$Failed]
    ];
   Outer[a[[#1, #2]] &,
    Span @@@ Transpose[{Range[1, r0  r1, r0], Range[r0, r0 r1, r0]}],
    Span @@@ Transpose[{Range[1, c0 c1, c0], Range[c0, c0 c1, c0]}]
    ]
   ] /; ArrayQ[a]
