Re: [Dmug] RelationGraph mit Zerfallsketten an der Linie beschriften mit der Zerfallsart

Guten Abend Peter,

die Wand verschwindet wie Nebel am späteren Vormitttag, denn die EdgeLabels müssten stets an eine Kante {isotope1, isotope2} angetragen werden --- und nicht an einen Punkt (im RelationGraph ist jedes erreichbare Isotop eine Punkt) --- und müssen bei RelationGraph[] im Voraus berechnet werden; also unter Verwendung Ihrer Funktionen


Clear[decaytypelist, GetEdgeLabel, makeEdgeLabels]
decaytypelist[
  isotope_Entity] := {(IsotopeData[isotope, "Name"] \[DirectedEdge]
       IsotopeData[ #[[1]], "Name"]) -> Drop[#, 1]} & /@
  Select[Transpose[{IsotopeData[isotope, "DaughterNuclides"],
     PercentForm /@ IsotopeData[isotope, "BranchingRatios"],
     IsotopeData[isotope, "DecayModeSymbols"],
     IsotopeData[isotope, "DecayEnergies"]}], Not[MissingQ[#[[4]]]] &]
(* GetEdgeLabel[isotope_Entity]:=Flatten[(decaytypelist[#]&/@children[\
isotope]),1] *)
GetEdgeLabel[i1_Entity, i2_Entity] :=
 Block[{dtl = decaytypelist[i1], s2 = IsotopeData[i2, "Name"], s},
  If[Length[dtl] == 0,
   Missing[],
   s = Select[dtl, #[[1, 1, 2]] == s2 &];
   If[Length[s] == 0,
    Missing[],
    Rule[DirectedEdge[i1, i2], s[[1, 1]]]
    ]
   ]
  ]
makeEdgeLabels[isotope_Entity] := Block[{chil = children[isotope]},
  (* very inefficient, because decay needs only Z1 > Z2 instead auf Outer *)
  Flatten[DeleteMissing[Outer[GetEdgeLabel, chil, chil], 2]]
  ]


GetEdgeLabel[] ist natürlich auszukommentieren, und


Clear[makeDecayGraphSample]
makeDecayGraphSample[isotope_Entity] :=
 RelationGraph[DaughterNuclidesQ, children[isotope],
  VertexLabels -> makeVertexLabels[isotope],
  EdgeLabels -> makeEdgeLabels[isotope],
  PlotRangePadding -> 0.65, ImageSize -> 300, PlotTheme -> "Scientific"
  ]

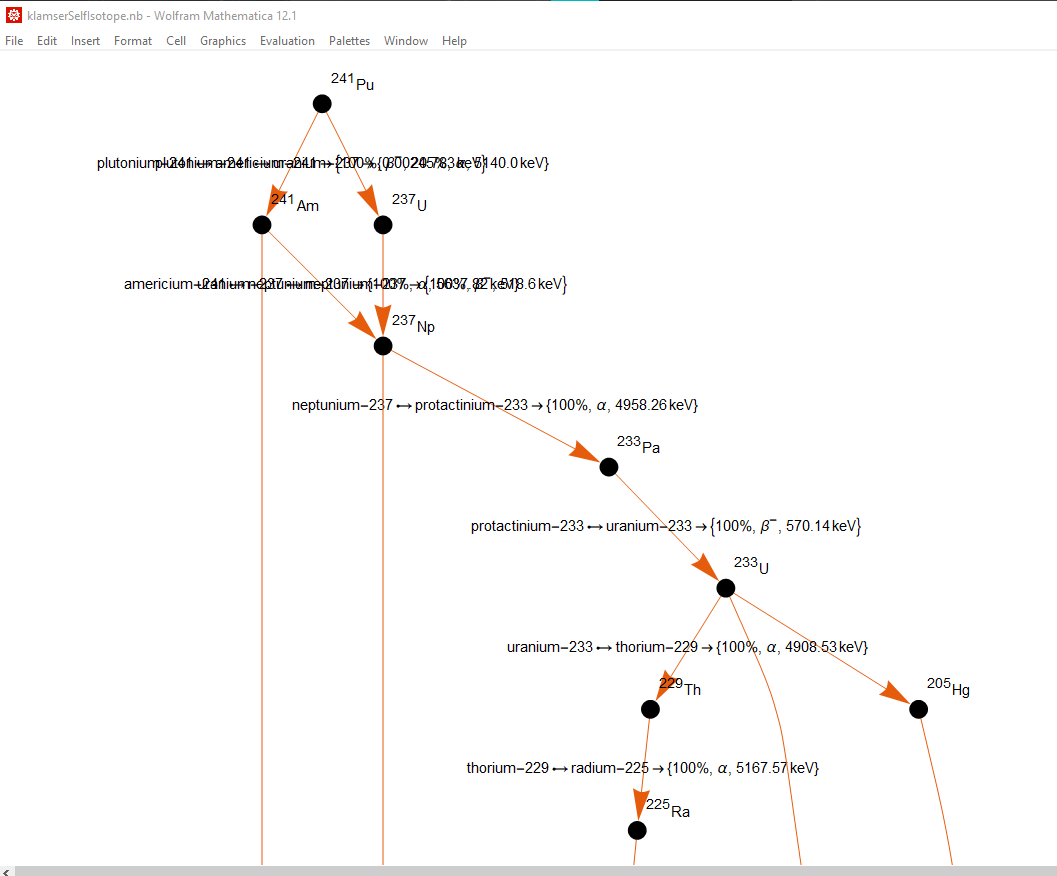

erscheint das Bild, das natürlich gerade nicht schön ist, weil die Labels viel zu lang sind ... go ahead to make it appealing


grüsse

Udo.-







Am 23.08.2020 um 19:25 schrieb Peter Klamser:
Lieber Udo,
zuerst herzlichen Dank für die sehr gute Hilfe.
Ich hatte mich aber inzwischen weiter durchgekämpft.
dabei bin ich weiter gekommen, aber bei EdgeLabel lauf ich gegen eine Wand.
WRI schreibt in der Hilfe:
Deswegen habe ich die Funktion
GetEdgeLabel[isotope$entity_Entity] :=
 Flatten[(decaytypelist[#] & /@ children[isotope$entity]), 1]
entworfen, die das erwartete Ergebnis liefert:
Wenn ich das ausführe

makeDecayGraphSample[isotope$entity_Entity] :=
  RelationGraph[DaughterNuclidesQ, children[isotope$entity],
   Sequence[VertexLabels -> makeVertexLabels[isotope$entity],
    PlotRangePadding -> 0.65, ImageSize -> 300,
    PlotTheme -> "Scientific"](*,EdgeLabels\[Rule]"Index"*),
   EdgeLabels -> GetEdgeLabel[isotope$entity]];
(*makeDecayGraphSample[#]&/@Table[Entity["Isotope","Pu"<>ToString[n]],\
{n,241,241}]//MatrixForm*)
makeDecayGraphSample[Entity["Isotope", "Pu241"]]

dann wird immer wieder das Ergebnis für nur ein Iotop bei allen Isotopen im RelationGraph ausgegeben:
Danke und eine gute Woche wünscht Peter

Am Sa., 22. Aug. 2020 um 18:21 Uhr schrieb Susanne & Udo Krause <su.krause@XXXXXXX.ch <mailto:su.krause@XXXXXXX.ch>>:

    Hallo Peter,

    zu den Funktionen, die schon seit dem letzten Mal (September 2019)
    da sind, schreibt man hinzu


    betaDecayQ[s1_Entity, s2_Entity] :=
     daughterNuclidesQ[s1, s2] &&
      IsotopeData[s1, "MassNumber"] == IsotopeData[s2, "MassNumber"] &&
      IsotopeData[s1, "AtomicNumber"] - IsotopeData[s2,
    "AtomicNumber"] == -1

    (* beta decay edge selector *)
    Clear[betaEdge, betaDecay]
    betaEdge[s1_Entity, s2_Entity] := If[betaDecayQ[s1, s2],
      {s1, s2},(* else *)
      Missing[]
      ]

    betaDecay[l_List?VectorQ] :=
     Block[{res, x1, x2,
        betaP = IsotopeData[
           EntityClass["Isotope", "BetaDecay"]] \[Intersection] l},
       res = If[Length[Cases[betaP, _Entity]] == 0,
         Print["betaDecay::given entities do not emit electrons"];
         {}, (* else *)
         DeleteMissing[Flatten[Outer[betaEdge, betaP, l], 1]]
         ]; (*
       If you do not use DirectedEdge you catch unintelligible errors \
    until you do! *)
       res //. {x1_Entity, x2_Entity} :>
         Rule[DirectedEdge[x1, x2], {Thick, Blue}]
       ] /; Length[Cases[l, _Entity]] > 0


    und erzeugt das Bildchen in der Beilage mit


    In[168]:= With[{x = vertsPu241},
     With[{he = alphaDecay[x], el = betaDecay[x]},
      RelationGraph[daughterNuclidesQ, x,
       VertexLabels -> (label1 /@ x),
       EdgeStyle -> Union[he, el],
       EdgeLabels ->
        Union[ReplaceAll[he, {Thickness[Large], RGBColor[1, 0, 0]} ->
    "\[Alpha]"],
         ReplaceAll[el, {Thickness[Large], RGBColor[0, 0, 1]} ->
           "\!\(\*SuperscriptBox[\(\[Beta]\), \(-\)]\)"]],
       PlotRangePadding -> 0.85, ImageSize -> 500,
       PlotTheme -> "Scientific"]
      ]
     ]


    Bei den restlichen Zerfällen verfahren Sie analog, nachdem Sie die
    Zerfallsart nachgeschlagen haben.

    Bei der Zerfallsart sind die Wolfram Curated Data wieder
    unglaublich kenntnisreich:

    In[1]:= IsotopeData["Classes"] // Shallow

    Out[1]//Shallow= {EntityClass["Isotope", "AlphaEmission"],
     EntityClass["Isotope", "BetaDecay"],
     EntityClass["Isotope", "BetaDelayedAlphaEmission"],
     EntityClass["Isotope", "BetaDelayedDeuteronEmission"],
     EntityClass["Isotope", "BetaDelayedFission"],
     EntityClass["Isotope", "BetaDelayedFourNeutronEmission"],
     EntityClass["Isotope", "BetaDelayedNeutronAlphaEmission"],
     EntityClass["Isotope", "BetaDelayedNeutronEmission"],
     EntityClass["Isotope", "BetaDelayedThreeNeutronEmission"],
     EntityClass["Isotope", "BetaDelayedTritonEmission"], <<37>>}


    Mit den besten Grüssen

    udo.

    P.S. 1: Die EdgeLabels erscheinen wirklich klein, man kann die
    noch verschieben etc. etc. ...

    P.S. 2: Wenn Sie es mit dem Output der Wolfram Summer School 2019
    machen wollen, müssen Sie halt dort eine Funktion EdgeLabels ->
    makeEdgeLabel[isotope] einfügen.


    Am 21.08.2020 um 17:04 schrieb Peter Klamser via demug:
    Hallo, kann mir bitte jemand weiter helfen?
    Ich will an einem RelationGraph mit einer Zerfallskette die Linie mit der
    Zerfallsart beschriften.
    Es gibt da die Funktion EdgeLabels. Aber da komme ich nicht weiter.
    Das Notebook stammt von:

    https://www.wolframcloud.com/objects/nbarch/2019/07/2019-07-5kp1y6b/2019-07-5kp1y6b.nb

    Dort will ich in dem Ausdruck ein Edgelabel hinzufügen:

    makeDecayGraphSample[isotope_] :=
      RelationGraph[DaughterNuclidesQ, children[isotope],
       Sequence[VertexLabels -> makeVertexLabels[isotope],
        PlotRangePadding -> 0.65, ImageSize -> 300,
        PlotTheme -> "Scientific"(*,
        EdgeLabels\[Rule]{3\[UndirectedEdge]1->}*)]]
    makeDecayGraphSample[Entity["Isotope", "Pu241"]]

    Danke sagt Peter
