Re: [Dmug] RelationGraph mit Zerfallsketten an der Linie beschriften mit der Zerfallsart

Guten Morgen Peter

... dann wäre es Zeit, die Navigation in Mathematicaausdrücken (

 * Mantra 1: Everything is an expression
 * Mantra 2: Expressions have a head and aHead[[0]] gives the head aHead
 * Mantra 3: behind the head nested lists appear

letzteres hat uralte europäische Tradition, siehe z.B. U. Eco: "Die unendliche Liste"

https://www.buchhaus.ch/de/buecher/fachbuecher/kunst/kunst_malerei/detail/ISBN-9783423346849/Eco-Umberto/Die-unendliche-Liste

In Umberto Ecos Romanen wimmelt es nur so von Listen. Er hatte immer schon eine Vorliebe dafür. Aber erst bei der Recherche für dieses Projekt wurde ihm klar, wie enorm, ja geradezu schwindelerregend die Ausbeute an Listen ist.

und dabei wurde natürlich an Mathematica nicht im entferntesten gedacht) zu wiederholen.

Also, Aufgabe: Man finde die aus 3 Zeichen bestehende Änderung im Code, die das Gewünschte tut

GetEdgeLabel[i1_Entity, i2_Entity] :=
 Block[{dtl = decaytypelist[i1], s2 = IsotopeData[i2, "Name"], s},
  If[Length[dtl] == 0,
   Missing[],
   s = Select[dtl, #[[1, 1, 2]] == s2 &];
   If[Length[s] == 0,
    Missing[],
    Rule[DirectedEdge[i1, i2], s[[1, 1, 2]]]
    ]
   ]
  ]

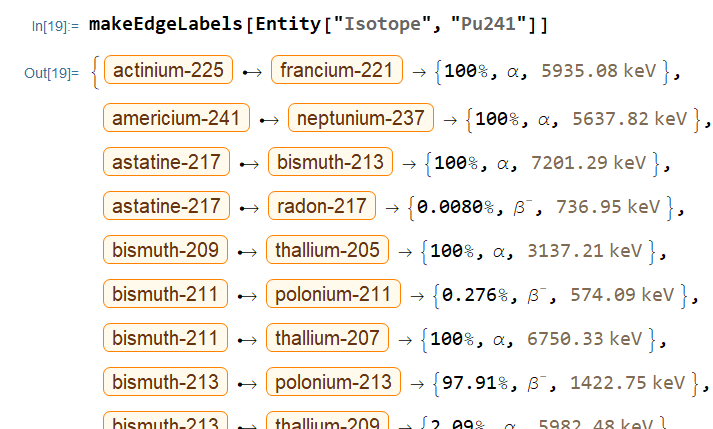

Beweisbildchen 1: makeEdgeLabels

Beweisbildhcen 2: der Zerfallsgraph, sieht immer noch nicht gut aus; man könnte meinen, dass die Labels etwa in Kistchen verpackt werden sollten, so wie es im September 2019 mit den Isotopsymbolen getan wurde ...


Am 28.08.2020 um 22:28 schrieb Peter Klamser:
Lieber Udo,
herzlichen Dank für die ausführliche Lösung zu meiner Frage.
Erlaube bitte eine ergänzende Frage, da es mir leider nicht gelang, den Code so abzuändern dass statt
nur
das als Kante im Graph erscheint.
Freundliche Grüße sendet
Peter


Am Di., 25. Aug. 2020 um 22:09 Uhr schrieb Susanne & Udo Krause <su.krause@XXXXXXX.ch <mailto:su.krause@XXXXXXX.ch>>:

    Guten Abend Peter,

    die Wand verschwindet wie Nebel am späteren Vormitttag, denn die
    EdgeLabels müssten stets an eine Kante {isotope1, isotope2}
    angetragen werden --- und nicht an einen Punkt (im RelationGraph
    ist jedes erreichbare Isotop eine Punkt) --- und müssen bei
    RelationGraph[] im Voraus berechnet werden; also unter Verwendung
    Ihrer Funktionen


    Clear[decaytypelist, GetEdgeLabel, makeEdgeLabels]
    decaytypelist[
      isotope_Entity] := {(IsotopeData[isotope, "Name"] \[DirectedEdge]
           IsotopeData[ #[[1]], "Name"]) -> Drop[#, 1]} & /@
      Select[Transpose[{IsotopeData[isotope, "DaughterNuclides"],
         PercentForm /@ IsotopeData[isotope, "BranchingRatios"],
         IsotopeData[isotope, "DecayModeSymbols"],
         IsotopeData[isotope, "DecayEnergies"]}], Not[MissingQ[#[[4]]]] &]
    (*
    GetEdgeLabel[isotope_Entity]:=Flatten[(decaytypelist[#]&/@children[\
    isotope]),1] *)
    GetEdgeLabel[i1_Entity, i2_Entity] :=
     Block[{dtl = decaytypelist[i1], s2 = IsotopeData[i2, "Name"], s},
      If[Length[dtl] == 0,
       Missing[],
       s = Select[dtl, #[[1, 1, 2]] == s2 &];
       If[Length[s] == 0,
        Missing[],
        Rule[DirectedEdge[i1, i2], s[[1, 1]]]
        ]
       ]
      ]
    makeEdgeLabels[isotope_Entity] := Block[{chil = children[isotope]},
      (* very inefficient, because decay needs only Z1 > Z2 instead
    auf Outer *)
      Flatten[DeleteMissing[Outer[GetEdgeLabel, chil, chil], 2]]
      ]


    GetEdgeLabel[] ist natürlich auszukommentieren, und


    Clear[makeDecayGraphSample]
    makeDecayGraphSample[isotope_Entity] :=
     RelationGraph[DaughterNuclidesQ, children[isotope],
      VertexLabels -> makeVertexLabels[isotope],
      EdgeLabels -> makeEdgeLabels[isotope],
      PlotRangePadding -> 0.65, ImageSize -> 300, PlotTheme ->
    "Scientific"
      ]


    erscheint das Bild, das natürlich gerade nicht schön ist, weil die
    Labels viel zu lang sind ... go ahead to make it appealing


    grüsse

    Udo.-







    Am 23.08.2020 um 19:25 schrieb Peter Klamser:
    Lieber Udo,
    zuerst herzlichen Dank für die sehr gute Hilfe.
    Ich hatte mich aber inzwischen weiter durchgekämpft.
    dabei bin ich weiter gekommen, aber bei EdgeLabel lauf ich gegen
    eine Wand.
    WRI schreibt in der Hilfe:
    Deswegen habe ich die Funktion
    GetEdgeLabel[isotope$entity_Entity] :=
     Flatten[(decaytypelist[#] & /@ children[isotope$entity]), 1]
    entworfen, die das erwartete Ergebnis liefert:
    Wenn ich das ausführe

    makeDecayGraphSample[isotope$entity_Entity] :=
      RelationGraph[DaughterNuclidesQ, children[isotope$entity],
       Sequence[VertexLabels -> makeVertexLabels[isotope$entity],
        PlotRangePadding -> 0.65, ImageSize -> 300,
        PlotTheme -> "Scientific"](*,EdgeLabels\[Rule]"Index"*),
       EdgeLabels -> GetEdgeLabel[isotope$entity]];
    (*makeDecayGraphSample[#]&/@Table[Entity["Isotope","Pu"<>ToString[n]],\
    {n,241,241}]//MatrixForm*)
    makeDecayGraphSample[Entity["Isotope", "Pu241"]]

    dann wird immer wieder das Ergebnis für nur ein Iotop bei allen
    Isotopen im RelationGraph ausgegeben:
    Danke und eine gute Woche wünscht Peter

    Am Sa., 22. Aug. 2020 um 18:21 Uhr schrieb Susanne & Udo Krause
    <su.krause@XXXXXXX.ch <mailto:su.krause@XXXXXXX.ch>>:

        Hallo Peter,

        zu den Funktionen, die schon seit dem letzten Mal (September
        2019) da sind, schreibt man hinzu


        betaDecayQ[s1_Entity, s2_Entity] :=
         daughterNuclidesQ[s1, s2] &&
          IsotopeData[s1, "MassNumber"] == IsotopeData[s2,
        "MassNumber"] &&
          IsotopeData[s1, "AtomicNumber"] - IsotopeData[s2,
        "AtomicNumber"] == -1

        (* beta decay edge selector *)
        Clear[betaEdge, betaDecay]
        betaEdge[s1_Entity, s2_Entity] := If[betaDecayQ[s1, s2],
          {s1, s2},(* else *)
          Missing[]
          ]

        betaDecay[l_List?VectorQ] :=
         Block[{res, x1, x2,
            betaP = IsotopeData[
               EntityClass["Isotope", "BetaDecay"]] \[Intersection] l},
           res = If[Length[Cases[betaP, _Entity]] == 0,
             Print["betaDecay::given entities do not emit electrons"];
             {}, (* else *)
             DeleteMissing[Flatten[Outer[betaEdge, betaP, l], 1]]
             ]; (*
           If you do not use DirectedEdge you catch unintelligible
        errors \
        until you do! *)
           res //. {x1_Entity, x2_Entity} :>
             Rule[DirectedEdge[x1, x2], {Thick, Blue}]
           ] /; Length[Cases[l, _Entity]] > 0


        und erzeugt das Bildchen in der Beilage mit


        In[168]:= With[{x = vertsPu241},
         With[{he = alphaDecay[x], el = betaDecay[x]},
          RelationGraph[daughterNuclidesQ, x,
           VertexLabels -> (label1 /@ x),
           EdgeStyle -> Union[he, el],
           EdgeLabels ->
            Union[ReplaceAll[he, {Thickness[Large], RGBColor[1, 0,
        0]} -> "\[Alpha]"],
             ReplaceAll[el, {Thickness[Large], RGBColor[0, 0, 1]} ->
               "\!\(\*SuperscriptBox[\(\[Beta]\), \(-\)]\)"]],
           PlotRangePadding -> 0.85, ImageSize -> 500,
           PlotTheme -> "Scientific"]
          ]
         ]


        Bei den restlichen Zerfällen verfahren Sie analog, nachdem
        Sie die Zerfallsart nachgeschlagen haben.

        Bei der Zerfallsart sind die Wolfram Curated Data wieder
        unglaublich kenntnisreich:

        In[1]:= IsotopeData["Classes"] // Shallow

        Out[1]//Shallow= {EntityClass["Isotope", "AlphaEmission"],
         EntityClass["Isotope", "BetaDecay"],
         EntityClass["Isotope", "BetaDelayedAlphaEmission"],
         EntityClass["Isotope", "BetaDelayedDeuteronEmission"],
         EntityClass["Isotope", "BetaDelayedFission"],
         EntityClass["Isotope", "BetaDelayedFourNeutronEmission"],
         EntityClass["Isotope", "BetaDelayedNeutronAlphaEmission"],
         EntityClass["Isotope", "BetaDelayedNeutronEmission"],
         EntityClass["Isotope", "BetaDelayedThreeNeutronEmission"],
         EntityClass["Isotope", "BetaDelayedTritonEmission"], <<37>>}


        Mit den besten Grüssen

        udo.

        P.S. 1: Die EdgeLabels erscheinen wirklich klein, man kann
        die noch verschieben etc. etc. ...

        P.S. 2: Wenn Sie es mit dem Output der Wolfram Summer School
        2019 machen wollen, müssen Sie halt dort eine Funktion
        EdgeLabels -> makeEdgeLabel[isotope] einfügen.


        Am 21.08.2020 um 17:04 schrieb Peter Klamser via demug:
        Hallo, kann mir bitte jemand weiter helfen?
        Ich will an einem RelationGraph mit einer Zerfallskette die Linie mit der
        Zerfallsart beschriften.
        Es gibt da die Funktion EdgeLabels. Aber da komme ich nicht weiter.
        Das Notebook stammt von:

        https://www.wolframcloud.com/objects/nbarch/2019/07/2019-07-5kp1y6b/2019-07-5kp1y6b.nb

        Dort will ich in dem Ausdruck ein Edgelabel hinzufügen:

        makeDecayGraphSample[isotope_] :=
          RelationGraph[DaughterNuclidesQ, children[isotope],
           Sequence[VertexLabels -> makeVertexLabels[isotope],
            PlotRangePadding -> 0.65, ImageSize -> 300,
            PlotTheme -> "Scientific"(*,
            EdgeLabels\[Rule]{3\[UndirectedEdge]1->}*)]]
        makeDecayGraphSample[Entity["Isotope", "Pu241"]]

        Danke sagt Peter

        _______________________________________________
        DMUG Deutschsprachiges Mathematica-Forumdemug@XXXXXXX.ch  <mailto:demug@XXXXXXX.ch>
        http://www.mathematica.ch/mailman/listinfo/demug
        Archiv:http://www.mathematica.ch/archiv.html

Attachment: klamser-isotope-2020-08-28-1.png
Description: PNG image

Attachment: klamser-isotope-2020-08-28-2.png
Description: PNG image
